熱塑性彈性體(TPE)是一種具有橡膠的特性(高彈性、壓縮永久變形等)，又具有塑料的加工特征(工藝簡單)的環(huán)保低碳高分子材料，具有“第三代”橡膠的稱號；使用時是高彈橡膠態(tài),但加工時是塑料態(tài)、并且無需硫化的高分子材料。這樣的高分子材料，不但能夠從根本上解決傳統(tǒng)熱固性橡膠難以回收再利用的問題，緩解石油資源危機和實現可持續(xù)發(fā)展的目標，還能夠從很大程度上實現節(jié)能的目的，使其具有節(jié)資、節(jié)能雙重意義，潛在的經濟效益和社會效益很大。

　　TPE是在SEBS基體上添加樹脂(PP)和白油(油)

　　1、SEBS是苯乙烯(S)-乙烯(E)/丁烯(B)-苯乙烯(S)構成嵌段共聚物，它將聚苯乙烯的熱塑性特征和乙烯-丁烯共聚物的彈性體特征結合在同一聚合物中，其分子構型為A-B-A型的三嵌段共聚物(圖1，圖2)。SEBS是加氫之后的SBS，一般雙鍵加氫度越高越好，苯環(huán)加氫度越低越好。

圖1 SEBS的三嵌段構型

　　具有這樣的三嵌段構型的SEBS的基本性能特征為：在常溫下聚苯乙烯嵌段硬而強，與中間的彈性體嵌段不相容，呈相分離狀態(tài)；聚苯乙烯嵌段形成相區(qū)分散于彈性基體相中，并將彈性體嵌段鎖接成物理交聯的網絡。這種以彈性體為連續(xù)相，聚苯乙烯為分散相的網絡結構賦予了SEBS 與傳統(tǒng)硫化橡膠相似的彈性體性能。

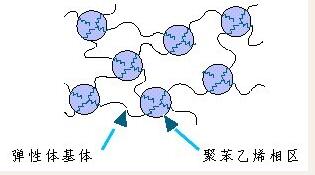

圖2 SEBS的相區(qū)結構

　　當SEBS受熱，溫度超過聚苯乙烯的玻璃化轉變溫度時，聚苯乙烯相軟化，在剪切下發(fā)生流動而可以進行加工；當模塑成型的制品冷卻后，聚苯乙烯相區(qū)變硬并具有強度。SEBS的這種可逆的物理交聯過程是其重要的特性。

　　SEBS很少單獨使用，一般都會與其他材料，如，熱塑性塑料、樹脂、填料、助劑等進行配混而得到所需的性能，如流動性、硬度、顏色、透明性和柔韌性。SEBS為基礎的熱塑性彈性體的硬度可調范圍很寬從邵氏A 0-D50。同時SEBS為基礎的熱塑性彈性體有良好著色性能。此外，由于SEBS中彈性體嵌段已完全氫化，因此SEBS具有優(yōu)良的耐老化性并能在高溫下進行加工。

　　2、SEBS選擇和PP共混，是因為他們的都沒有極性。

　　3、SEBS分線型和星形兩種，一般星形會充油好些。

　　4、彈性體充油的目的是調節(jié)硬度和增加流動性。
